乾湿式クーラーのスプレー システムの機能は何ですか?

ちょっと、そこ！ドライウェットクーラーのサプライヤーとして、私はこれらのクーラーのスプレーシステムについてたくさんの質問を受けてきました。そこで、それを分解して、それが何をするのか、そしてなぜそれほど重要なのかを説明しようと思いました。

乾湿式クーラーの基本

まず最初に、ドライ - ウェットクーラーとは何かを簡単に説明しましょう。乾式冷却方式と湿式冷却方式を組み合わせた冷却装置です。乾式冷却では、チューブ内を流れる高温の流体 (通常は水または冷却剤) を冷却するために空気が使用されます。湿式冷却では、チューブに水が噴霧され、蒸発によって冷却プロセスが促進されます。

スプレーシステム: それは何ですか

乾湿両用クーラーのスプレー システムは重要なコンポーネントです。ノズル、ポンプ、配水ネットワークで構成されます。ノズルは、通常はチューブまたはコイルのセットである熱交換表面に水を均一に分配するために戦略的に配置されています。ポンプは、水を貯水池からノズルまで適切な圧力で循環させる役割を果たします。

スプレーシステムの主な機能

1. 熱伝達の強化

スプレー システムの主な機能の 1 つは、熱伝達を高めることです。高温になったチューブに水を噴霧すると、チューブ内の流体から熱が吸収されます。水は蒸発する際に大量の熱エネルギーを消費します。これは蒸発潜熱として知られています。乾式冷却のみと比較して、スプレー システムによる蒸発冷却を追加すると、乾湿式クーラーの冷却能力が大幅に向上します。

たとえば、夏の暑い日には、乾式クーラーは液体を希望の温度まで冷却するのに苦労する可能性があります。しかし、スプレー システムが作動すると、蒸発冷却効果がより効果的に温度を下げるのに役立ちます。これは、正確な温度制御が重要な産業用途では特に重要です。

2. 温度管理

スプレーシステムは温度管理にも重要な役割を果たします。水の噴霧量や噴霧頻度を調整することで、冷却速度を調整することができます。制御システムでは、センサーが冷却される流体の温度を監視します。温度が高すぎる場合、システムは冷却を強化するためにノズルを通る水流を増やすことができます。逆に、温度が望ましい範囲内にある場合は、水とエネルギーを節約するためにスプレーを減らすか、さらには停止することができます。

この動的制御は、さまざまなプロセスで安定した一貫した温度を維持するために不可欠です。たとえば、データセンターでは、サーバーが大量の熱を発生します。適切に機能するスプレー システムを備えた乾湿両用クーラーは、冷却剤の温度を最適なレベルに保ち、サーバーの過熱や潜在的な損傷を防ぎます。

3. ホコリやゴミの除去

スプレー システムのもう 1 つの利点は、熱交換面を清潔に保つのに役立つことです。水がチューブにスプレーされると、表面に蓄積する可能性のあるほこり、汚れ、その他の破片を洗い流すことができます。熱交換面が汚れると熱伝達効率が低下する可能性があるため、これは重要です。スプレー システムはチューブを清潔に保つことで、乾湿両用クーラーが最高のパフォーマンスで動作することを保証します。

浮遊粉塵や汚染物質が多い産業環境では、この自動洗浄機能によりクーラーの寿命が大幅に延長され、メンテナンスコストが削減されます。

さまざまなタイプの乾湿式クーラーとそのスプレー システム

乾湿式クーラーにはいくつかのタイプがあり、それぞれ独自のスプレー システム設計を備えています。

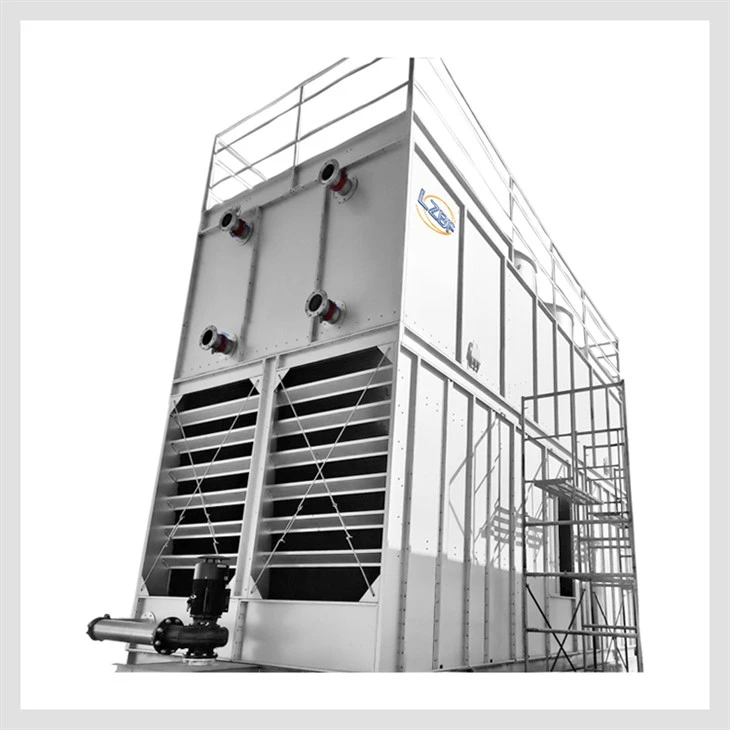

クロスフロー密閉冷却塔

のクロスフロー密閉冷却塔熱交換面全体に水を水平に分配するスプレー システムを備えています。この設計では、空気はタワー内を水平に流れ、水は垂直に噴霧されます。この構成により、効率的な熱伝達と良好な水の分配が可能になります。スプレー ノズルは、水とチューブの接触面積を最大化する細かいミストを生成し、蒸発冷却効果を高めるように設計されています。

蒸発冷却器閉回路冷却塔

の蒸発冷却器閉回路冷却塔冷却性能はスプレー システムに大きく依存しています。これらのタワーは流体を冷却するために閉ループ システムを使用し、閉ループ チューブの周囲に蒸発冷却効果を生み出すためにスプレー システムが使用されます。水がチューブ上に噴霧され、蒸発する際にチューブ内の流体が冷却されます。これらのタワーのスプレー システムの設計は、均一なスプレー パターンを生成できる特殊なノズルを備え、高効率の蒸発を実現するために最適化されています。

ハイブリッド閉回路冷却塔

のハイブリッド閉回路冷却塔乾式冷却と湿式冷却の両方の機能を組み合わせています。ハイブリッドタワーのスプレーシステムは、周囲条件と冷却要件に応じて調整できます。穏やかな天候では、タワーはスプレー システムをオフにしてドライ モードで動作できます。ただし、温度が上昇すると、スプレー システムが作動して追加の冷却を提供できます。この柔軟性により、ハイブリッド タワーは多くの用途で人気の選択肢となっています。

スプレーシステムに関する考慮事項

乾湿両用クーラーのスプレー システムに関しては、留意すべき点がいくつかあります。

水質

スプレーシステムで使用される水の品質は非常に重要です。硬水にはカルシウムやマグネシウムなどのミネラルが多く含まれており、ノズルやチューブにスケールが蓄積する可能性があります。これによりノズルが詰まり、スプレー システムの効率が低下する可能性があります。これを防ぐために、水処理システムを使用して不純物を除去し、水の化学的性質を調整することができます。

メンテナンス

スプレーシステムの定期的なメンテナンスは不可欠です。これには、ノズルの詰まりの確認、ポンプの適切な動作の検査、貯水タンクの清掃などが含まれます。スプレー システムを良好な状態に保つことで、乾湿両用クーラーが効率的かつ確実に動作するようになります。

結論

結論として、乾湿式クーラーのスプレー システムは、複数の重要な機能を実行する重要なコンポーネントです。熱伝達を強化し、正確な温度制御を可能にし、熱交換面を清潔に保ちます。クロスフロー密閉冷却塔、蒸発冷却器密閉回路冷却塔、ハイブリッド閉回路冷却塔のいずれの場合でも、スプレー システムはクーラーの全体的な性能において重要な役割を果たします。

乾湿両用クーラーをご検討中の場合、または既存のシステムをアップグレードする必要がある場合は、ぜひご相談ください。お客様の具体的な要件について話し合い、お客様のニーズに最適なソリューションを見つけます。さらに詳しい情報が必要な場合や、調達についての話し合いを始める場合には、遠慮なくお問い合わせください。

参考文献

• ASHRAE ハンドブック - HVAC システムおよび機器。
• 冷却塔協会 (CTI) の基準とガイドライン。
• 乾湿式クーラーメーカーの技術資料。
